典型应用

主要用于自来水出厂、管网、末梢水浊度、二氧化氯等的在线测量。可选配pH、电导率等，实现水质多参数在线检测。

检测原理与规范

二氧化氯采用DPD比色法：采用DPD（N,N-二乙基－1,4-苯二胺）比色法检测二氧化氯的浓度。加入缓冲试剂，样品被调整到一定的pH值范围，DPD会与水样中的余氯或总氯反应生成紫红色化合物，采用分光光度法测量其吸光度变化从而得出水样中二氧化氯浓度。

测量标准或规范：GT5750.11-2006生活饮用水标准检验方法 消毒剂指标

浊度采用90°散射光检测：LED光源组件发出的光，遇到水样中的悬浮颗粒产生散射光。浸在水样中的光电检测器检测与入射光束呈90°角的散射光，实现浊度的测量。

测量标准或规范：HJ/T 98-2003 浊度水质自动分析仪技术要求

选配pH：玻璃电极法。

HJ1147-2020 水质pH值的测定 电极法。

选配电导率：电极法。

HJ/T 97-2003 电导率水质自动分析仪技术要求。

仪器特点

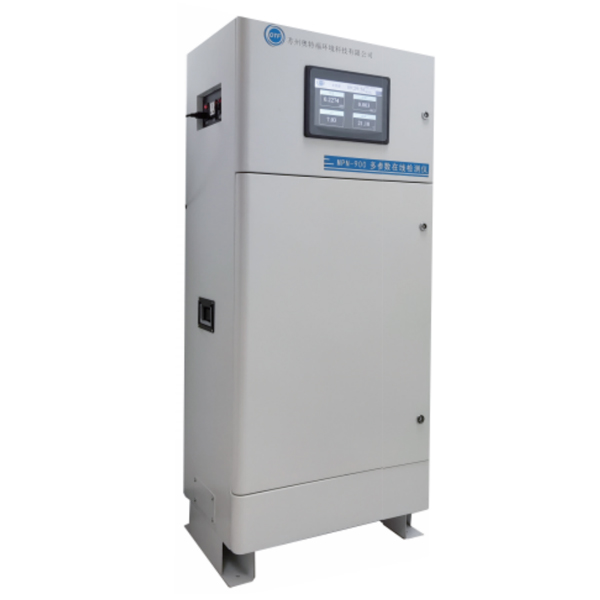

1、将二氧化氯检测仪、浊度仪、pH分析仪集成在立式机柜内，集成度高、防尘防湿、防护性好；

2、二氧化氯仪具有自动清洗、自动标零，自动色度浊度补偿功能；浊度仪采用双光路测量，可消除光源衰减的影响；系统可保持长期测量精度，性能稳定；

3、内部接线及水路集成度高，用户只需接通电源、通信线和进出水，设备现场安装便捷；内部水路节水设计，并尽量保证内部设备测量过程中水流稳定，确保监测数据准确无误；

4、多参数一体化显示，采用10寸彩色触摸屏，操作界面简洁，用户易学、系统可靠、维护量低；

5、历史数据显示，可直观准确地了解、跟踪水质参数在一定周期内的变化。

主要技术指标

二氧化氯仪：

测量方法：DPD比色法

量程：0~ 5mg/L

精度：±3%或±0.01mg/L，取最大者

重复性：≤1%

分辨率：0.001mg/L

光源：LED光源

检测频率：测量时间出厂默认2.5min, 测量周期可调,可由客户自行设定（最长间隔30分钟，一组试剂最长可使用半年）

超低量程浊度仪：

测量方法：90°散射光检测法

量程：0-5.000 NTU

精度：读数值的±1%或±0.002NTU，取最大者

分辨率：0.001NTU

重复性：优于读数的±0.5%

光路：双光路测量

光源：LED光源

pH（选配）：

测量方法：玻璃电极法

测量范围：0-14pH

分辨率：0.01pH

精度：±0.1pH，±0.3℃

稳定性：≤0.1pH/24H

电导率（选配）：

测量方法：电极法

量程：0-5000uS/cm

精度：±1.5%

分辨率：1uS/cm

重复性：±1%

系统：

工作环境：0~ 55°C （65±20） %RH

样品温度：0~ 55°C；

显控方式：10寸工业级彩色触摸屏，可以连接pH、溶解氧等测量探头，同时显示各参数测量结果，实现显示、控制、通信的复用

电源要求：100-240 VAC（50 HZ），可选的DC 12V或DC 24V

模拟输出：可输出6路4-20mA，输出可在量程内任意设定

报警输出：2路开关量SPDT继电器, 1A, 230VAC

信号输入：2路报警输入，2路模拟信号输入

数字通讯：MODEBUS/RS485

无线输出：4G模块（选配）

储存功能：8G内存默认保存1年历史数据，可按需求定制保存时间

查询功能：历史数据查询显示功能

外形尺寸：650*435*1500mm

重量：70kg
